线性公差(mm)
尺寸(mm) | ≤10 | 10～25 | 25～50 | 50～75 | 75～100 | 100～150 | 150～200 | 200～250 | ＞250 |
标准(mm) | ±0.12 | ±0.25 | ±0.30 | ±0.50 | ±0.65 | ±0.80 | ±1.50 | ±1.80 | ±0.80% |
优质的(mm) | ±0.10 | ±0.15 | ±0.25 | ±0.40 | ±0.45 | ±0.70 | ±1.00 | ±1.10 | ±0.50% |
可铸出孔槽的极限尺寸

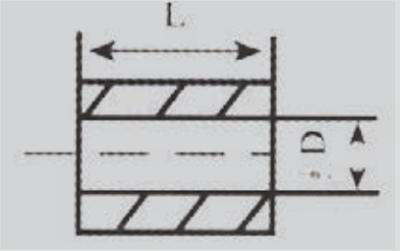

项目 | 孔直径 (mm) | 井深/孔径 |
| 2-3 | L/D≤1 |
4-7 | L/D≤2.5 | |
≥8 | L/D≤3.5 | |
| 2-3 | L/D≤2 |
4-7 | L/D≤5 | |
≥8 | L/D≤10 | |
利用水溶芯或者陶瓷芯，我们可以铸出更深和更复杂的孔和槽 | ||
角度公差
角度形式 |
|
|
|
一般公差 | ±1° | ±2° | ±2° |
特殊公差 | ±0.5° | ±1° | ±1° |
铸件结构应避免急剧变化，尽可能避免尖角，圆角应达到RO.3以上 |
| ||
平面度、直线度和圆度公差
铸件尺寸(mm)
| 一般公差(mm) | 特殊公差(mm) |
0-25 | 0.2 | 0.1 |
25-50 | 0.4 | 0.2 |
50-100 | 0.6 | 0.3 |
100-150 | 0.8 | 0.4 |
大小和重量范围
项目(mm) | 范围 | 最优 |
轮廓尺寸(mm) | 1000X620X380 | ＜100 |
重量(kg) | 0.01-120 | 0.1-1.5 |
最小壁厚 | 1.0 | 5-10 |
表面粗糙度(Ra/μm)
Ra6.3～3.2 |
